Характеристики Верстат для заточки KBS/2 2 - 100 (KBS-2) код товару Kaindl
- 500х450х310 мм
- 2 - 100
- 90
- 360
- 22
- 100
- 125 х 20 х 20
- 120
- 215
- 2 840

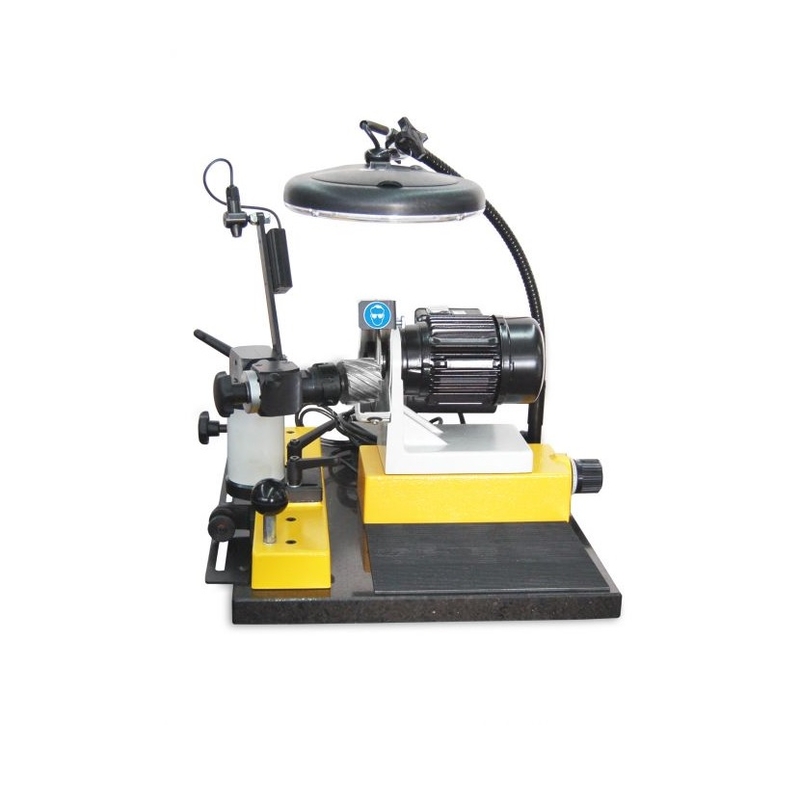

Опис Верстат для заточки KBS/2 2 - 100 (KBS-2) код товару Kaindl
Верстат KBS-2 призначений для заточування торцевого осьового багаторізцевого інструменту:
- корончастих фрез (свердлів)
- кінцевих фрез
- машинних свердлів для свердлильно-присадних верстатів
- дискових фрез
- та іншого осьового та дискового багаторізцевого інструменту, що вимагає заточування по торцевій частині та прямолінійного заточення бічної поверхні.
Верстат KBS-2 може заточувати торцеві ріжучі частини різців осьового інструменту по передній і задній грані під різними поздовжніми і поперечними кутами, а також міжрізцеві западини, повністю формувати геометрію різців фрези зі зламаними зубами.
Верстат KBS-2 має два рухомі супорти. Переміщення поперечного супорта (по осі X) з мотором та заточним колом здійснюється за допомогою високоточного ходового гвинта з рукояткою. Цим регулюванням задається товщина шару, що зшліфовується.
Переміщення другого супорта (осі Y) здійснюється вручну до регульованого обмежувача ходу. Упор має гвинтове точне регулювання для налаштування глибини заходу заточного кола та демпфер для уповільнення руху в кінці робочого ходу та запобігання жорсткому удару упору обмежувач ходу.
На цьому супорті встановлена регульована стійка з патроном для кріплення інструменту, що заточується. Патрон має плавне регулювання по двох осях (вертикальній і горизонтальній) що дозволяє її встановити під будь-яким кутом по відношенню до заточного кола, а так само поворотну ділильну систему з швидкозмінними ділильними кільцями. Стійка патрона може регулюватися в поперечному напрямку по відношенню до переміщення супорта, що дозволяє настроювати верстат на різну довжину інструменту.
Установка інструменту, що заточується, в патроні може бути проведена за лазерним покажчиком, що входить в стандартне оснащення верстата.
Абразивні кола встановлюються на швидкознімних фланцях, що дозволяє швидко змінювати кола різної зернистості, форми та матеріалу без переустановки кола на фланцях та втрати точності установки кола.
