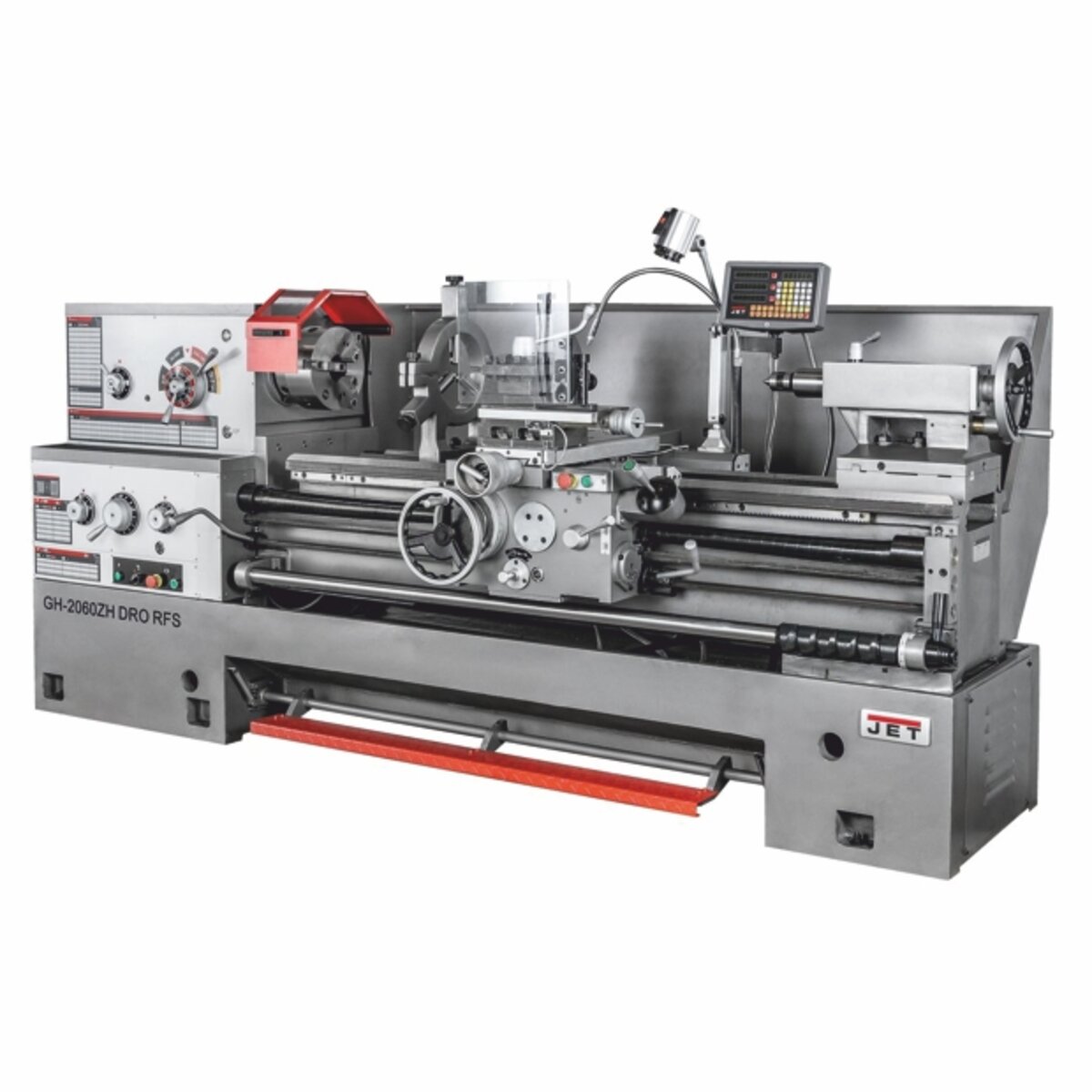

Токарно-гвинторізний станок JET GH-2060-ZH DRO+RFS

Токарно-гвинторізний станок JET GH-2060-ZH. ХАРАКТЕРИСТИКИ Напруга, 400 Діаметр обточування над станиною, мм 500 Діаметр обточування над знімним містком, gap, мм 720 Довжина знімного містка, мм 240 Діаметр обточування над поперечним супортом, мм 310 Відстань між центрами, мм 1525 Частота обертання шпинделя, об/хв 9 - 1600 Кількість швидкостей шпинделя, шт 24 Конус шпинделя МK-7 Приєднання шпинделя D1-8 (DIN 55029) Діаметр прохідного отвору шпинделя, мм 80 Діапазон поздовжньої подачі, мм/про 0,063 – 6,43 Кількість поздовжніх подач, шт 80 Діапазон поперечної подачі, мм/про 0,027 – 2,73 Кількість поперечних подач, шт 80 Діапазон метричного різьблення, мм 1 - 224 Кількість метричних різьблень, шт 46 Дюймове різьблення, TPI 1/8 - 28 Кількість дюймових різьблень, шт 48 Модульна різьба, MP 0,5 - 112 Кількість модульних різьблень, шт 42 Діапазон питної різьблення, DP 56 - 1/4 Кількість харчових різьблень, шт 45 Крок ходового гвинта, мм 12 Макс. розмір різця, мм 32 x 32 Хід поперечного супорта, мм 310 Хід верхнього супорта, мм 145 Прискорене переміщення поздовжнього супорта, м/хв 4,5 Прискорене переміщення поперечного супорта, м/хв 2 Піноль задньої бабки МК-5 Хід пінолі задньої бабки, мм 150 Діаметр пінолі, мм 75 Діапазон нерухомого люнета, мм 50 - 210 Діапазон рухомого люнета, мм 20 - 110 Відстань між напрямними, мм 405 Потужність двигуна, кВт 7,5 Потужність насоса СОЖ, кВт 0,09 Маса, кг 3000 Довжина в упаковці, см 317 Висота в упаковці, см 198 Маса в упаковці, кг 3550 Об'єм бака СОЖ, л 15 Довжина, мм 2980 Ширина, мм 1280 Висота, мм 1410 Ширина в упаковці, см 145 КОМПЛЕКТАЦІЯ 3-х кулачковий патрон Ø250 мм із прямими/зворотними кулачками 4-х кулачкова планшайба Ø320 мм Планшайба Ø400 мм 4-х позиційний різцетримач із фіксатором Упорний центр МК-5, що обертається. Упорний центр МК-5, що не обертається. Перехідна втулка МК-7/МК-5 Рухливий та нерухомий люнети Прискорене переміщення поздовжнього супорта Прискорене переміщення поперечного супорта Піддон для збору стружки Задня захисна стінка Захисний екран патрона з кінцевим вимикачем Захист різцетримача Захист ходового гвинта Ніжне гальмо шпинделя з кінцевим вимикачем УЦІ по 3 осях, ціна поділу 0,005 мм, похибка ± 1 знак Система підведення СОЖ Галогенна лампа місцевого освітлення Ключ для 3-х кулачкового патрона Ключ різцетримача Вал керування з регульованими кулачками (відключення поздовжньої подачі) Кінцевий упор поздовжнього переміщення Скринька з інструментом Посібник з експлуатації Комплект віброопор Рукоятка включення шпинделя на передній бабці (пряме та зворотне обертання) Передня бабка з фрикційною муфтою Діапазон частот обертання шпинделя від 9 до 1600 об/хв, 24 швидкості у кожному напрямку Коробка подач дозволяє нарізати різьблення без заміни шестерень Зручне керування поздовжньою та поперечною подачею за допомогою хрестового джойстика з кнопкою прискореного переміщення Ексклюзивний протокол приймання JET із сертифікованими допусками за DIN 8606 (німецький аналог ГОСТ 18097 клас точності «Н»). Масивна станина верстата із сірого чавуну Загартовані та відшліфовані напрямні станини Механізм приводу шпинделя постійно працює у масляній ванні. Наявність знімного містка (ГАП) для збільшення діапазону оброблюваних деталей Загартовані та відшліфовані шестерні в передній бабці та в коробці передач Регулювання зазорів напрямних за допомогою клинових планок Централізована система подачі мастила поздовжнього супорта Задня бабка, що регулюється в поперечному напрямку, для обточування конусів Вимкнення поздовжньої подачі супорта в заданій точці: вал керування на 6 позицій Верстат JET GH-2060 ZH DRO RFS призначений для високоточного токарного обточування заготовок з різних сортів сталі, сплавів та кольорових металів. Діаметр заготівлі при обточуванні над станиною становить 500 мм, зі знятим містком gap – 720 мм (при обмеженні довжиною до 240 мм), діаметр обробки над супортом – 310 мм. Відстань між центрами складає 1525 мм. GH-2060 ZH DRO RFS випускається у суворій відповідності до протоколу DIN 8606, що гарантує дотримання всіх норм і допускаючи на всіх етапах складання, а також дає право гарантійного обслуговування на територіях країн-учасниць Митного союзу. Верстат встановлений на масивну станину з високоякісного чавуну, її напрямне готуються до тривалої експлуатації за фірмовою технологією виробника. Передня бабка верстата комплектується електромеханічною муфтою, механізм плавного пуску захищає двигун від пікових стартових навантажень. Привід шпинделя даної моделі постійно знаходиться в масляній ванні, що дозволяє вирішити проблему його змащення, охолодження та знизити рівень шуму. Такий же підхід застосований і до шестерень передньої бабки та коробки подач. На верстаті можна обробляти заготовки на швидкостях від 9 до 1600 об/хв, режим 9 об/хв використовується для нарізування різьблення плашкою. GH-2060ZH DRO RFS оснащений зручним керуванням поздовжньою та поперечною подачею за допомогою джойстика, передбачена можливість прискореного переміщення супорта. Для полегшення зміни режимів роботи передбачено поштовховий (імпульсний) запуск двигуна. Коробка подач верстата має 80 встановлених режимів, що дозволяє з високою точністю нарізати метричні, дюймові, питні та модульні різьби, при цьому биття на шпинделі не перевищує 9 мікрон.
