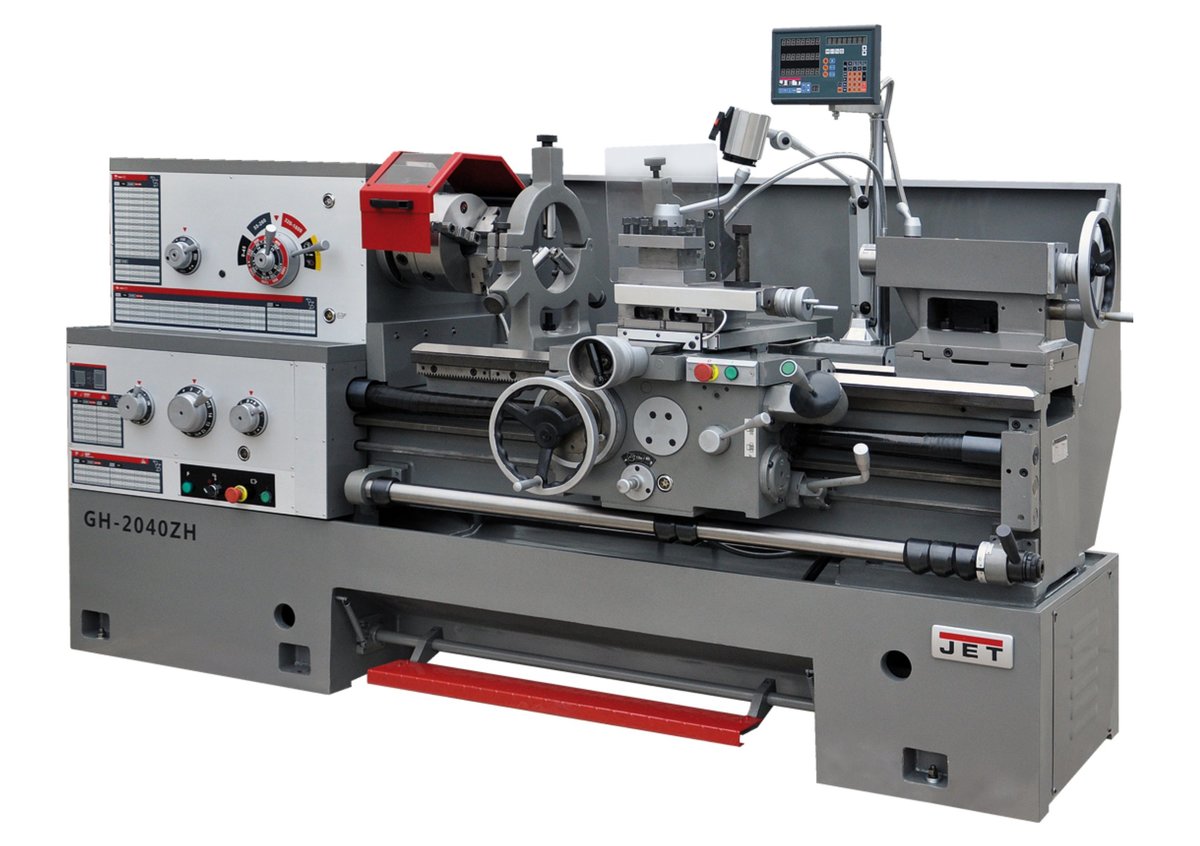

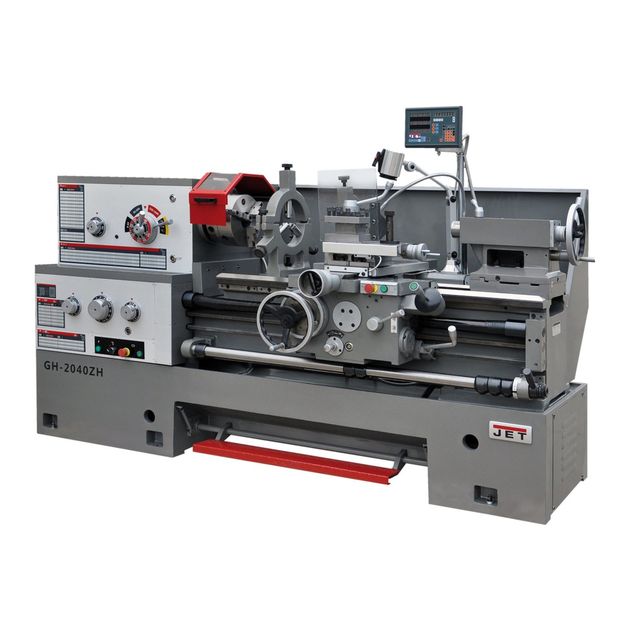

Токарно-гвинторізний станок JET GH-2040ZHDRO : 400В, 12(7,5)кВт Ø обр.500мм, центр.1015мм

ХАРАКТЕРИСТИКИ Напруга, В 400 Діаметр обточування над станиною, мм 500 Діаметр обточування над знімним містком, gap, мм 720 Довжина знімного містка, мм 240 Діаметр обточування над поперечним супортом, мм 310 Відстань між центрами, мм 1015 Частота обертання шпинделя, об/хв 9 - 1600 Кількість швидкостей шпинделя, шт 24 Конус шпинделя МK-7 Приєднання шпинделя D1-8 (DIN 55029) Діаметр прохідного отвору шпинделя, мм 80 Діапазон поздовжньої подачі, мм/про 0,063 - 6,43 Кількість поздовжніх подач, шт 80 Діапазон поперечної подачі, мм/про 0,027 - 2,73 Кількість поперечних подач, шт 80 Діапазон метричного різьблення, мм 1 - 224 Кількість метричних різьблень, шт 46 Дюймове різьблення, TPI 1/8 - 28 Кількість дюймових різьблень, шт 48 Модульна різьба, MP 0,5 - 112 Кількість модульних різьблень, шт 42 Діапазон різьба живлення, DP 56 - 1/4 Кількість харчових різьблень, шт 45 Крок ходового гвинта, мм 12 Макс. розмір різця, мм 32 x 32 Хід поперечного супорта, мм 310 Хід верхнього супорта, мм 145 Прискорене переміщення поздовжнього супорта, м/хв 4,5 Прискорене переміщення поперечного супорта, м/хв 2 Піноль задньої бабки МК-5 Хід пінолі задньої бабки, мм 150 Діаметр пінолі, мм 75 Діапазон нерухомого люнета, мм 50 - 210 Діапазон рухомого люнета, мм 20 - 110 Відстань між напрямними, мм 405 Потужність двигуна, кВт 7,5 Потужність насоса СОЖ, кВт 0,09 Маса, кг 2750 Довжина в упаковці, см 260 Висота в упаковці, см 198 Маса в упаковці, кг 3200 Об'єм бака СОЖ, л 15 Ексклюзивний протокол приймання JET із сертифікованими допусками (DIN 8606) Масивна станина верстата із сірого чавуну Гартовані та відшліфовані напрямні станини Механізм плавного пуску захищає двигун та збільшує термін служби приводу Механізм приводу шпинделя постійно працює у масляній ванні Діапазон частот обертання шпинделя від 9 до 1600 об/хв Наявність знімного містка для збільшення діапазону оброблюваних деталей Коробка подач дозволяє нарізати різьблення без заміни шестерень Зручне керування поздовжньою та поперечною подачею за допомогою хрестового джойстика з кнопкою прискореного переміщення Товчковий режим роботи шпинделя Гартовані та відшліфовані шестерні в передній бабці та в коробці передач Регулювання зазорів направляючих за допомогою клинових планок Централізована система подачі мастила поздовжнього супорта Регульована в поперечному напрямку задня бабка для обточування конусів П'ятипозиційний вал з кулачками Перша бабка з фрикційною муфтою Повноцінний сучасний аналог 16К20, 16К25 та16Д20 Рукоятка включення шпинделя на передній бабці Універсальний токарно-гвинторізний верстат GH-2040 ZH DRO виробництва компанії JET орієнтований на тих замовників, хто висуває особливі вимоги до точності, швидкості та якості металообробки. Верстат призначений для обточування деталей діаметром до 500 мм над супортом, до 720 мм зі знімним містком і до 310 над поперечним супортом. Відстань між центрами – 1015 мм, передбачено прискорене переміщення супорту. На GH-2040 ZH DRO встановлюється потужний асинхронний двигун на 380 В, швидкість обертання шпинделя від 9 до 1600 об/хв, перемикання швидкостей східчасте: всього 24 ступені. Знижена швидкість 9 об/хв виставляється за необхідності нарізання різьблення плашкою. На верстаті встановлено 80 режимів поздовжніх і поперечних подач, що дозволяє нарізати метричну, дюймову, модульну та питну різьблення з підвищеним рівнем точності. При цьому биття на шпинделі не перевищує 9 мікронів. Привід шпинделя постійно перебувають у масляній ванні, що сприяє охолодженню, знижує рівень шуму та продовжує термін експлуатації верстата. Для зменшення вібрацій та якісного тепловідведення від інструменту та шпинделя верстат встановлений на масивну станину з особливо міцного чавуну. Перша бабка обладнана електромеханічною муфтою, механізм плавного пуску захищає привід від пікових навантажень.
