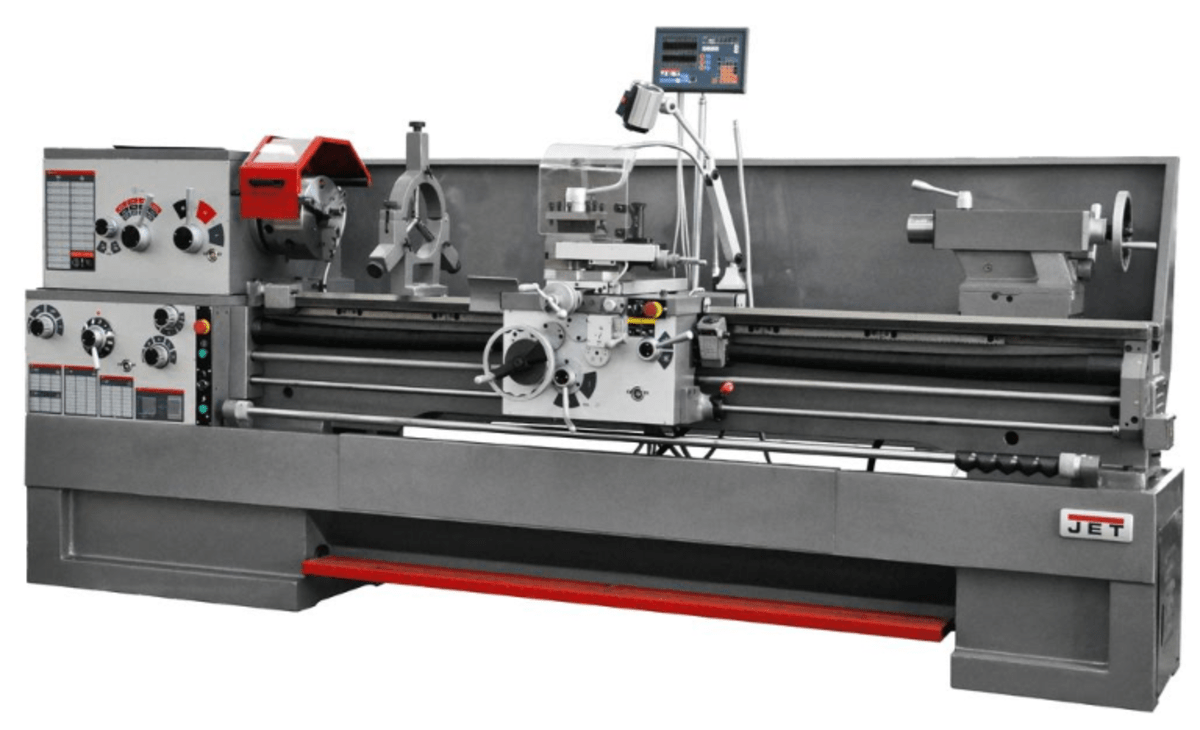

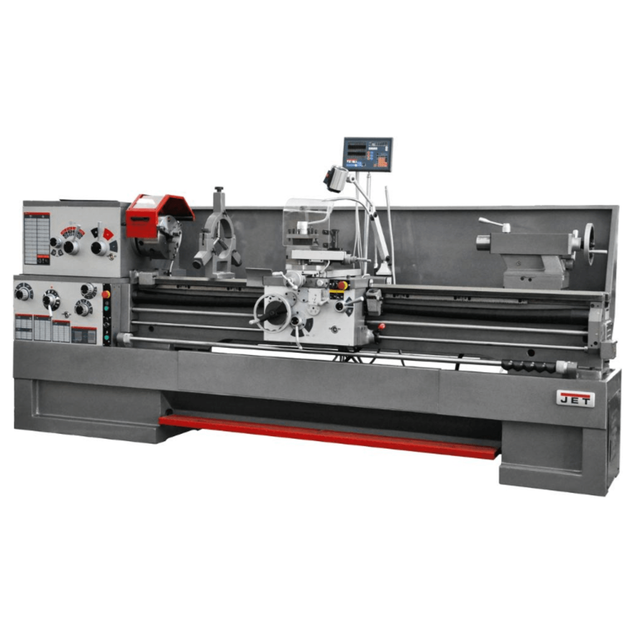

Характеристики Токарно-гвинторізний станок JET GH-1840 ZX DRO+TLSC 400V, 1840ZX код товару GH-1840ZX
Описание Токарно-гвинторізний станок JET GH-1840 ZX DRO+TLSC 400V, 1840ZX код товару GH-1840ZX
ХАРАКТЕРИСТИКИ
Напруга, В 400
Діаметр обточування над станиною, мм 460
Діаметр обточування над знімним містком, gap, мм 698
Довжина знімного містка, мм 310
Діаметр обточування над поперечним супортом, мм 280
Відстань між центрами, мм 1015
Частота обертання шпинделя, об/хв 25 - 1800
Кількість швидкостей шпинделя, шт 12
Конус шпинделя МК-7
Приєднання шпинделя D1-8 (DIN 55029)
Діаметр прохідного отвору шпинделя, мм 80
Діапазон поздовжньої подачі, мм/про 0,04-2,5
Кількість поздовжніх подач, шт 46
Діапазон поперечної подачі, мм/про 0,02-1,25
Кількість поперечних подач, шт 36
Діапазон метричного різьблення, мм 0,5 - 20
Кількість метричних різьблень, шт 24
Дюймове різьблення, TPI 1-5/8 - 72
Кількість дюймових різьблень, шт 61
Модульне різьблення, MP 0,25 - 10
Кількість модульних різьблень, шт 20
Діапазон питної різьблення, DP 3-1/4 - 96
Кількість харчових різьблень, шт 45
Макс. розмір різця, мм 25 x 25
Хід поперечного супорта, мм 228
Хід верхнього супорта, мм 130
Піноль задньої бабки МК-5
Хід пінолі задньої бабки, мм 125
Діаметр пінолі, мм 75
Діапазон нерухомого люнета, мм 12 - 178
Діапазон рухомого люнета, мм 15 - 90
Відстань між напрямними, мм 340
Потужність двигуна, кВт 5,6
Потужність насосу СОЖ, кВт 0,09
Об'єм бака СОЖ, л 18
Довжина, мм 2462
Ширина, мм 1016
Висота, мм 1241
Маса, кг 2267
Довжина в упаковці, см 248
Ширина в упаковці, см 113
Висота в упаковці, см 168
Маса в упаковці, кг 2560
Багатофункціональний верстат GH-1840 ZX DRO компанії JET розрахований на експлуатацію промисловими підприємствами, великими майстернями - там, де потрібна особлива якість та швидкість обробки. Потужний асинхронний двигун на 5,6 кВт здатний забезпечувати працездатність верстата протягом усього робочого дня, при цьому биття шпинделя вбирається у 9 мікрон, а клас точності обробки - 0,01 мм. На верстаті можна обточувати деталі діаметром до 460 мм над станиною, до 698 мм зі знятим містком gap (довжина містка 310 мм) та до 280 мм над супортом.
Відстань між центрами – 1015 мм. GH-1840 ZX DRO поставляється з пристроєм УЦІ, що дозволяє прискорити робочий процес та знизити ймовірність шлюбу. Верстат встановлюється на масивну станину з особливого чавуну, її напрямні гартуються струмами високої частоти, шліфуються і покриваються спеціальним складом для мінімізації тертя. GH-1840 ZX DRO має 122 режими поздовжніх та поперечних подач в автоматичному режимі, що дозволяє нарізати всі відомі типи різьблення. Оберти шпинделя можна вибирати з 12 встановлених режимів.
Предбачено автоматичну систему подачі мастила поздовжнього супорта, задня бабка регулюється в поперечному напрямку, що дає можливість обточування конічних заготовок. Верстат поставляється у максимальній комплектації. До неї входять система подачі СОЖ, УЦІ, люнети, планшайба, додатковий 4-х кулачковий патрон, перехідна втулка, центри, що обертається і не обертається, опори для виставки верстата, набір фірмового інструменту та лампа освітлення).
