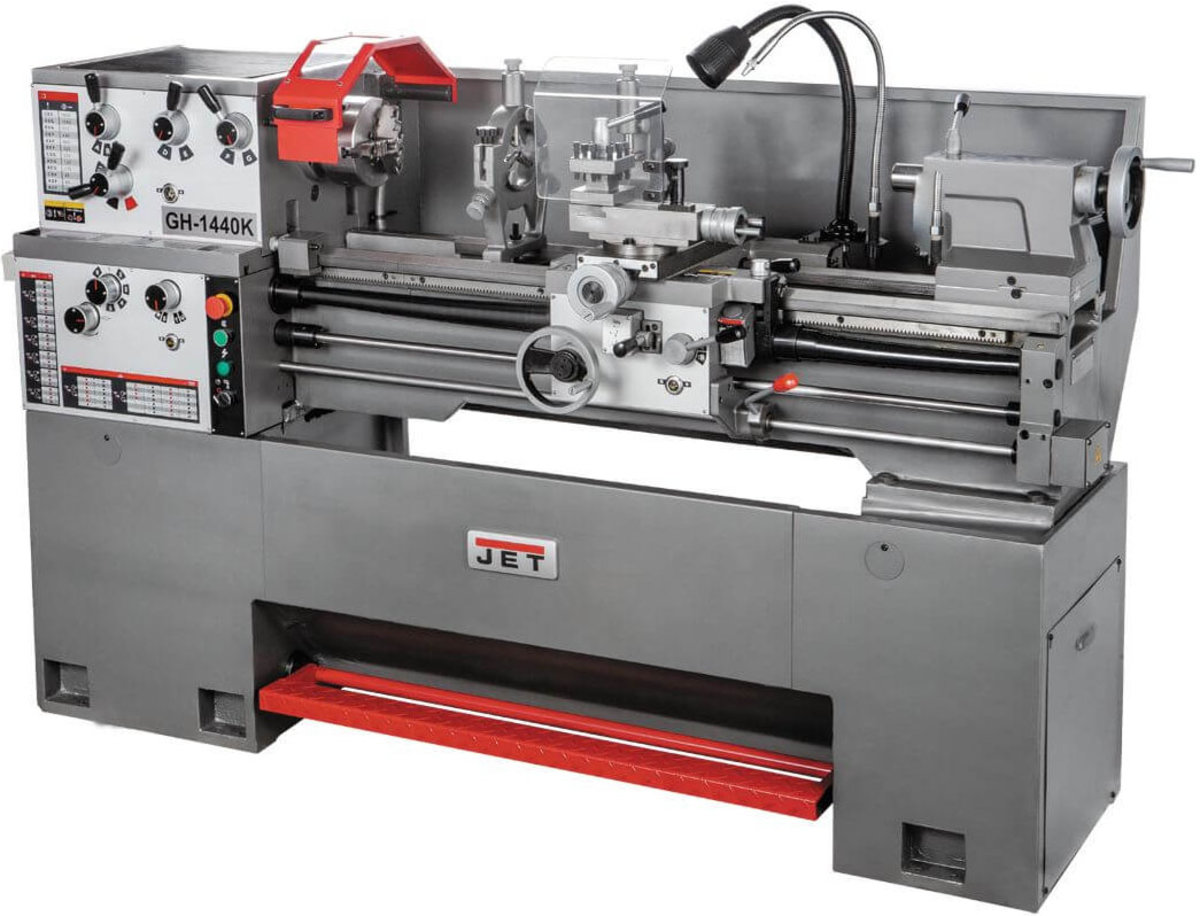

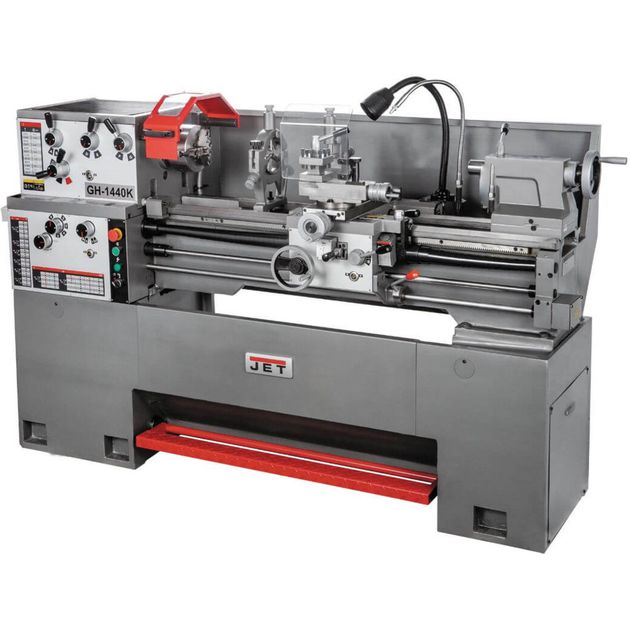

Характеристики Токарно-гвинторізний станок JET GH-1440K DRO, 400В, 1000 мм между центрами код товару GH-1440K DRO
Описание Токарно-гвинторізний станок JET GH-1440K DRO, 400В, 1000 мм между центрами код товару GH-1440K DRO
ХАРАКТЕРИСТИКИ
Напруга, В 400
Діаметр обточування над станиною, мм 356
Діаметр обточування над знімним містком, gap, мм 508
Довжина містка, що знімається 237
Діаметр обточування над поперечним супортом, мм 210
Відстань між центрами, мм 1000
Частота обертання шпинделя, об/хв 40 - 1800
Кількість швидкостей шпинделя, шт 12
Конус шпинделя МК-5
Приєднання шпинделя D1-4 (DIN 55029)
Діаметр прохідного отвору шпинделя, мм 38
Діапазон поздовжньої подачі, мм/об 0,043-0,653
Кількість поздовжніх подач, шт 40
Діапазон поперечної подачі, мм/об 0,024-0,359
Кількість поперечних подач, шт 40
Діапазон метричного різьблення, мм 0,45-7,5
Кількість метричних різьблень, шт 23
Дюймове різьблення, TPI 4-112
Кількість дюймових різьблень, шт 40
Макс. розмір різця, мм 16 x 16
Хід поперечного супорта, мм 160
Хід верхнього супорта, мм 90
Піноль задньої бабки МК-3
Хід пінолі задньої бабки, мм 120
Діаметр пінолі, мм 45
Діапазон нерухомого люнета, мм 10 - 88
Діапазон рухомого люнета, мм 10 - 66
Відстань між напрямними, мм 260
Потужність двигуна, кВт 2,25
Потужність насосу СОЖ, кВт 0,05
Об'єм бака СОЖ, л 5
Крок ходового гвинта, мм 4
Довжина, мм 1900
Ширина, мм 710
Висота, мм 1170
Маса, кг 960
Довжина в упаковці, см 190
Ширина в упаковці, см 76
Висота в упаковці, см 140
Маса в упаковці, кг 1210
ОСОБЛИВОСТІ:
Ексклюзивний протокол приймання JET із сертифікованими допусками (DIN 8606)
Цільнолита чавунна підставка
Полегшена конструкція
Автоматична поздовжня та поперечна подачі
Пристрій подачі СОЖ
Наявність знімного містка для збільшення діапазону оброблюваних деталей
ПЦІ по 3 осях, ціна поділу 0,005 мм, похибка ± 1 знак (DRO)
Багатофункціональний токарно-гвинторізний верстат JET GH-1440K на чавунній основі розрахований на експлуатацію промисловими підприємствами та великими майстернями, - там, де потрібна особлива якість та швидкість обробки. Потужний асинхронний двигун на 2,25 кВт здатний забезпечувати працездатність верстата протягом усього робочого дня. Верстат повністю відповідає за ГОСТ 18097 класу точності "Н" - биття шпинделя не перевищує 0,010 мм. На верстаті можна обточувати деталі діаметром до 356 мм над станиною, до 508 мм зі знятим містком gap (довжина містка 237 мм) та до 210 мм над супортом.
Відстань між центрами – 1000 мм. JET GH-1440К встановлюється на масивну станину з чавуну, її напрямні загартовані струмами високої частоти та відшліфовані. JET GH-1440K має 40 типів поздовжніх та поперечних подач в автоматичному режимі, а також дозволяє нарізати метричні та дюймові різьблення. Оберти шпинделя можна обирати з 12 попередньо встановлених режимів в діапазоні від 40 до 1800 об/хв.
Фартух супорта працює в масляній ванні, задня бабка регулюється в поперечному напрямку, що дає можливість обточування конічних заготівль. Верстат поставляється у максимальній комплектації. В неї входять система подачі СОЖ, люнети, планшайба, додатковий 4-х кулачковий патрон, перехідна втулка, центри, що обертаються і не обертаються, опори для виставки верстата, набір інструменту і лампа освітлення робочої зони.
