Характеристики Свердлильно-різьбонарізни верстат JET IDTP-16 : 400V 0,75 кВт. код товару IDTP-16
Бренд
JET
Описание Свердлильно-різьбонарізни верстат JET IDTP-16 : 400V 0,75 кВт. код товару IDTP-16
Тип приводу Ремінний
Діаметр стійки, мм 70
Напруга, 400
Довжина, мм 710
Ширина, мм 410
Робоча зона основи, мм 258x275
Висота, мм 1025
Розмір столу, мм 246x278
Маса, кг 93
Макс. діаметр сталевої нитки М12
Довжина в упаковці, см 125
Конус шпинделя МК-2
Ширина в упаковці, см 61
Висота в упаковці, см 102,5
Хід пінолі шпинделя, мм 98
Кількість Т-подібних пазів столу, шт 2
Маса в упаковці, кг 97
Потужність двигуна, кВт 0,5
Потужність, що споживається, кВт (S6 40%) 0,75
Виліт шпинделя, мм 203
Кількість швидкостей шпинделя 5
Відстань шпиндель-стіл, мм 255
Розмір Т-подібного паза столу, мм 13,5
Пристрій подачі СОЖ ні
Відстань шпиндель-основа, мм 500
Розмір основи, мм 340x520
Частота обертання шпинделя, об/хв 200 - 2250
Максимальний діаметр свердління чавун, мм 18
Автоподача ні
Максимальний діаметр свердління сталь, мм 16
Автореверс є
Опис

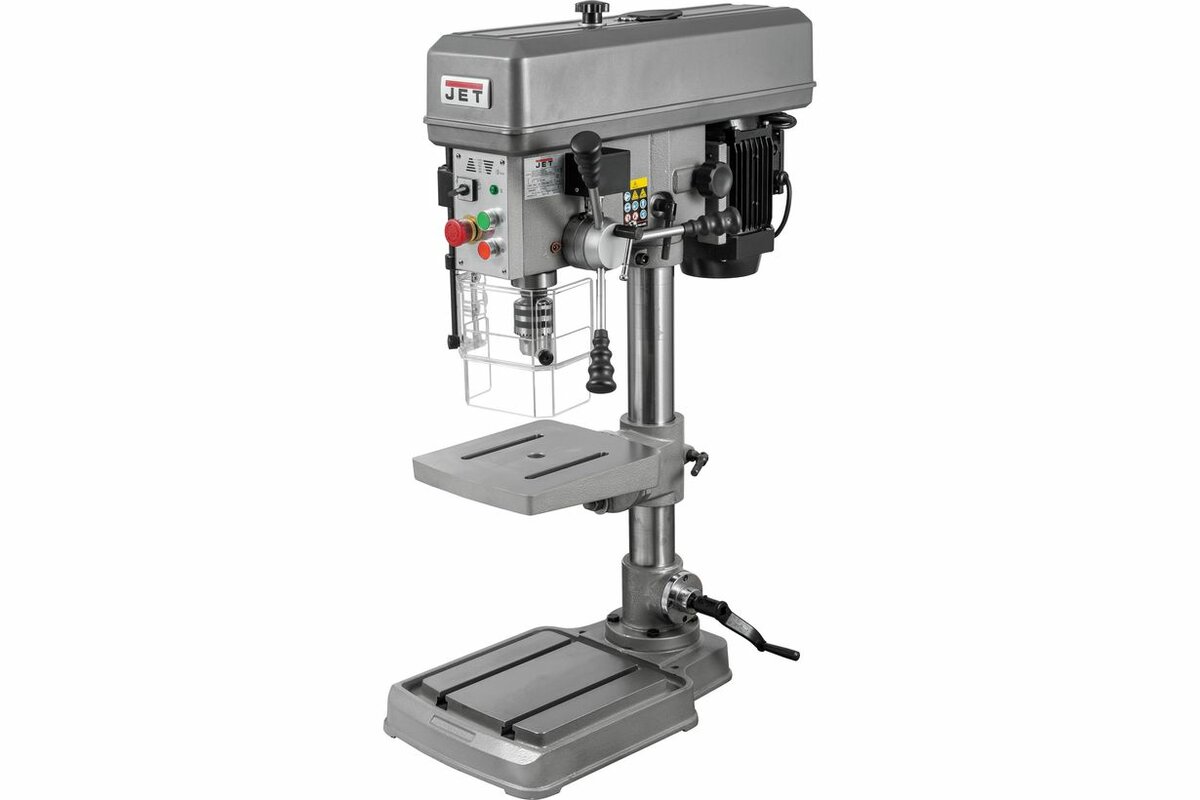

Верстат свердлильний настільний IDTP-16 очолив нову лінійку верстатів JET з можливістю нарізати різьблення. Даний верстат виробляється у Китаї, що дозволяє знизити вартість виготовлення, але це безпосередньо впливає ціну верстата у Росії. Верстат оснащений потужним двигуном 500Вт і здатний у режимі довгих навантажень нарізати різьблення до М12. На верстаті встановлений асинхронний двигун, на який встановлений шків з 5 струмками, перекидаючи ремінь по струмках шківа, ви змінюєте швидкість від 200 до 2500 оборотів в хвилину. Дане рішення в тандемі з легкою натяжкою двигуна та надійною фіксацією дозволяє зберегти і передати гарний момент на шпинделі. Основа верстата відлита з сірого чавуну, верстат встановлюється на верстак або стіл, підстіль і фіксується болтами. Надійна фіксація дозволяє зменшити вібрації. В основу вставляється товстостінна труба, на яку безпосередньо кріпиться голова свердлильного верстата. В керування верстат досить простий.
Все управління розташоване на лицьовій частині верстата, є два режими, різьбонарізання та свердління. В режимі свердління верстат застосовується як класичний свердлильний верстат отвору до 16 мм. У режимі нарізування різьблення верстат автоматично змінює напрямок обертання шпинделя при досягненні заданої глибини. Глибину задає оператор, виставляється за допомогою повороту ноніуса зі шкалою до потрібної глибини. Після досягнення потрібної глибини ноніус фіксується та при досягненні заданої глибини спрацьовує кінцевик і включає зворотне обертання шпинделя. Це рішення відоме та перевірене не одним десятком років і дозволяє в режимі високих навантажень нарізати різьблення у заготовках. Заготовка встановлюється на стіл, виконаний він також із сірого чавуну, стіл має можливість повороту та регулювання по висоті. Верстат поставляється з патроном та дорном на конус шпинделя МК-2.
