Характеристики Фрезерно-свердлильний верстат по металу JET JUM-X2 код товару JUM-X2
Бренд
JET
Описание Фрезерно-свердлильний верстат по металу JET JUM-X2 код товару JUM-X2

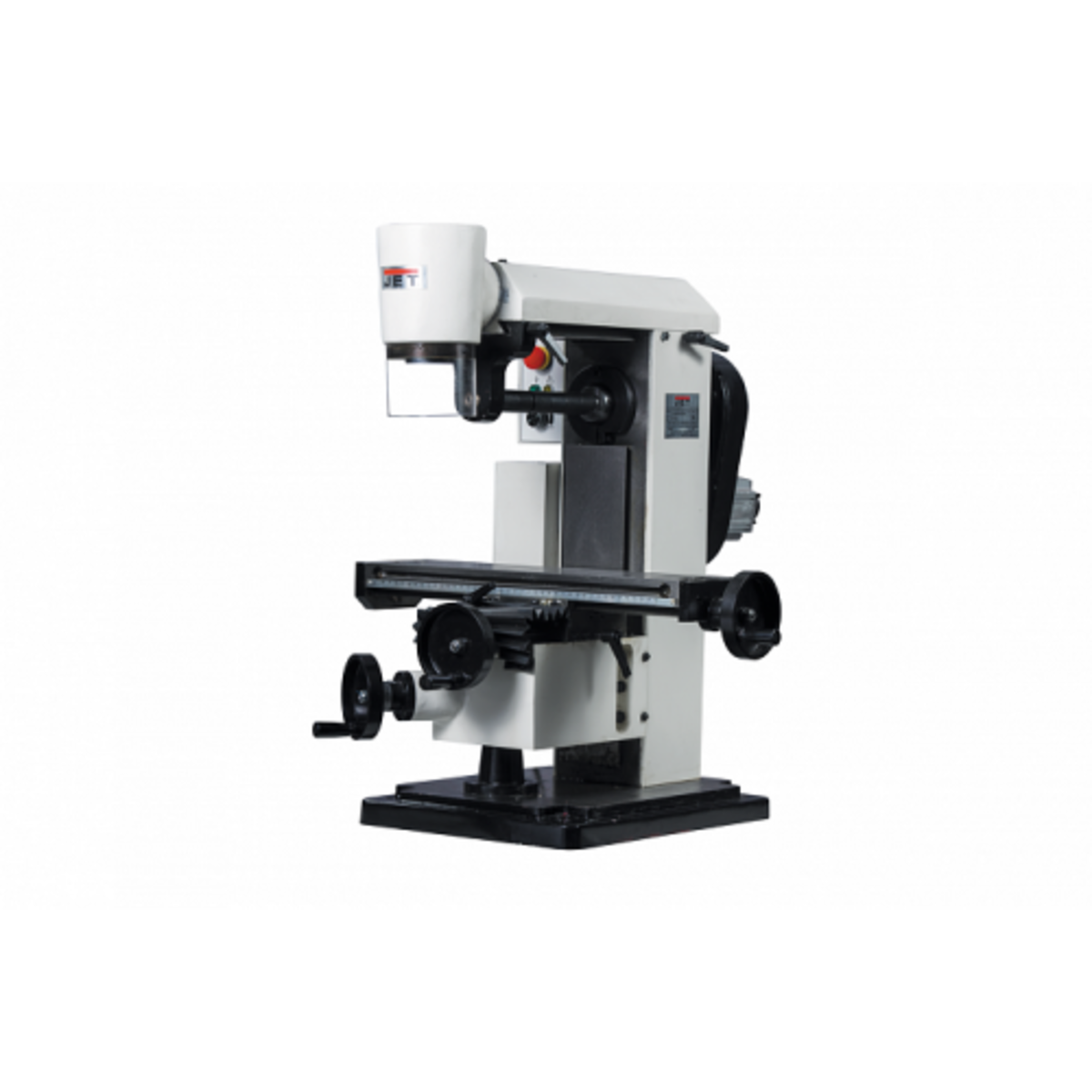

Фрезерно-свердлильний верстат по металу JET JUM-X2
Робочі параметри
Максимальний діаметр кінцевої фрези, мм 30
Частота обертання вертикального шпинделя, об/хв 0 - 2500
Конус вертикального шпинделя МК-3
Діапазон повороту вертикальної голови (вправо/ліворуч) ±45°
Потужність вертикального двигуна, кВт 0,5
Напруга, 230
Довжина, мм 594
Розміри стільця по осях X та Y, мм 460 x 120
Відстань від вертикального шпинделя до столу, мм 230
Потужність горизонтального двигуна, кВт 0,5
Ширина, мм 740
Ширина Т-подібного паза столу, мм 12
Відстань від вертикального шпинделя до стійки, мм 265
Висота, мм 696
Частота обертання горизонтального шпинделя, об/хв 0 - 2500
Абажур М12
Маса, кг 95
Кількість швидкостей горизонтального шпинделя, шт плавно
Свердлильний патрон 1-13
Конус горизонтального шпинделя МК-3
Хід столу по осі X та Y, мм 300 х 120
Відстань від горизонтального шпинделя до столу, мм 230
Хід столу по осі Z, мм 205
Кількість Т-подібних пазів столу, шт 3
Діаметр валу під дискову фрезу 16
Маса в упаковці, кг 122
Макс. 63 мм
Тип двигуна Безколекторний
Нахил вертикального положення 45° ліворуч/праворуч
Горизонтальний шпиндель-стіл 230 мм
Переміщення столу по осі X/Y/Z 300 x 120 x 205 мм
Максимальний діаметр свердління чавун, мм 15
Т-подібний паз 12 мм
Максимальний діаметр свердління сталь, мм 13
Максимальний діаметр торцевої фрези, мм 30
Кількість швидкостей вертикального шпинделя, шт плавно
Особливості:
тип верстата – універсальний фрезерний верстат;
можливість перевстановлення шпинделя в горизонтальне положення;
корпус верстата виготовлений із сірого чавуну;
рух робочого столу по осях X, Y та Z;
можливість повороту голови вліво та вправо на 45 0;
плавне регулювання частоти обертання;
фрезерна головка без ходу пінолі.
Електронний захист двигуна
Потужний безколекторний двигун з плавним регулюванням частоти обертання
Інструмент для обслуговування
Інструкція з експлуатації
Опис:
Верстат JUM-X2 є модель універсального фрезерного верстата, призначеного для виконання широкого спектру технологічних операцій.
Верстат виготовляється компанією JET у настільному варіанті, має живлення від електромережі напругою 230 В. Модель може використовуватись у домашній обстановці, на виробництві.
Технічні можливості обладнання дозволяють виконувати свердлильні та фрезерні роботи у вертикальному та горизонтальному положенні.
Верстат оснащений механізмом переустановки фрезерної головки горизонтальне положення для виконання складних технологічних операцій без переустановки заготовки.
Для зручності обробки заготовок складної конфігурації модель JUM-X2 має функцію подачі робочого столу відразу по трьох осях. Голова може здійснювати поворот вліво та вправо в діапазоні 0-45 0.
Верстат має універсальну конструкцію, володіючи міцною та стійкою основою. Настільне виконання дозволяє використовувати верстат із максимальною ефективністю.
Модель розрахована працювати зі шпинделем під конус МК-3. Максимально допустимий діаметр різальних інструментів при свердлінні становить 16 мм. Допустимий діаметр торцевої фрези для роботи на верстаті – 63 мм.
Хід пінолі у цій моделі відсутній. Виліт шпинделя становить 265 мм. Верстат комплектується свердлильним патроном, оправленням під горизонтальний шпиндель.
Обладнання має потужний електродвигун 0,75 кВт, що забезпечує обертання шпинделя у необхідному швидкісному режимі. Верстат JUM-X2 оснащений системою плавного регулювання частоти обертання шпинделя.
Діапазон частоти обертання шпинделя 0-2500 об/хв залежно від технологічності режиму різання. Вмикання та вимикання верстатом, зміна частоти обертання шпинделя здійснюються з пульта управління, розташованого на лівій стороні стійки.
Робочий стіл оснащений Т-подібними пазами у кількості 3 шт.
Ширина пазів становить 12 мм, дозволяючи встановлювати додаткове оснащення, механічні лещата для кріплення заготовок.
Робоча зона закрита захисним екраном. Вага верстата складає 95 кг.
