Характеристики Фрезерно-свердлильний верстат по металу JET JMD-3T-DRO : 230 В код товару JMD-3T-DRO
Бренд
JET
Описание Фрезерно-свердлильний верстат по металу JET JMD-3T-DRO : 230 В код товару JMD-3T-DRO

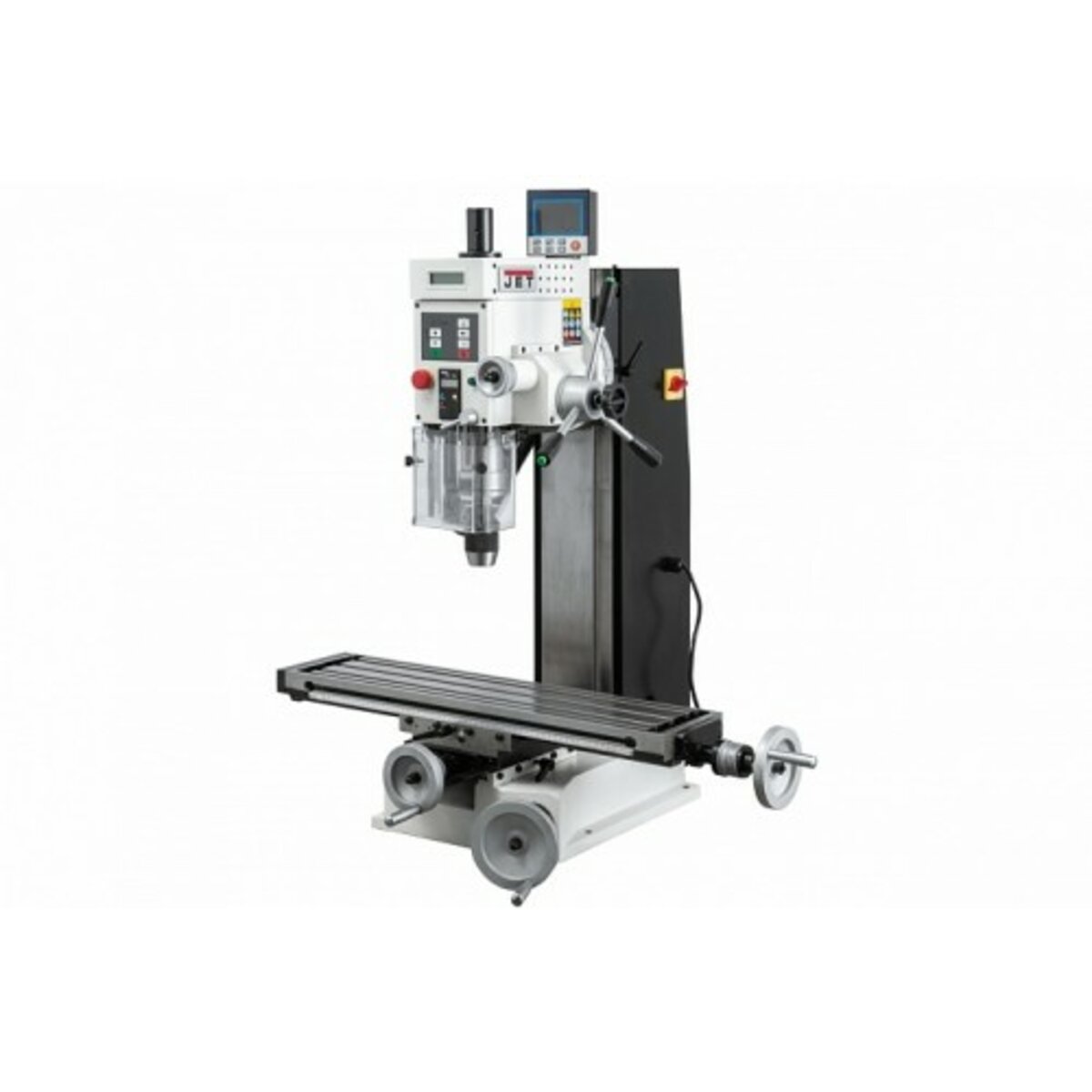

Фрезерно-свердлильний верстат по металу JET JMD-3T-DRO
Робочі параметри
Максимальний діаметр кінцевої фрези, мм 20
Частота обертання вертикального шпинделя, об/хв 100 - 1750
Конус вертикального шпинделя МК-3
Максимальний діаметр різьби, що нарізається, мм М10
Діапазон повороту вертикальної голови (вправо/ліворуч) -90/+45
Потужність вертикального двигуна, кВт 1
Напруга, 230
Довжина, мм 910
Розміри стільця по осях X та Y, мм 700 x 160
Відстань від вертикального шпинделя до столу, мм 410
Ширина, мм 560
Ширина Т-подібного паза столу, мм 12
Відстань від вертикального шпинделя до стійки, мм 230
Висота, мм 850
Абажур М12
Маса, кг 200
Діапазон нахилу голови, град. 30 ° вліво / 90 ° вправо
Свердлильний патрон 1-13
Довжина в упаковці, см 100
Ширина в упаковці, см 60
Хід столу по осі X та Y, мм 490 x 150
Максимальний діаметр свердління (Ст. 3) Ø20 мм / M10
Висота в упаковці, см 90
Хід пінолі шпинделя, мм 70
Кількість Т-подібних пазів столу, шт 3
Маса в упаковці, кг 210
Тип двигуна Безколекторний
Максимальний діаметр свердління чавун, мм 23
Максимальний діаметр свердління сталь, мм 20
Максимальний діаметр торцевої фрези, мм 50
Кількість швидкостей вертикального шпинделя, шт плавно
Особливості:
стійка та станина верстата виготовлена із сірого чавуну;
безколекторний двигун;
функція реверсу;
наявність плавного регулювання частоти обертання шпинделя;
опція автоматичного подачі робочого стола по осі X;
функція мікроподачі шпинделя;
цифрова індикація вильоту шпинделя;
механізм повороту голови верстата вліво на 30 0 вправо на 90 0 ;
наявність можливості нарізки різьблення;
хрестовий стіл збільшеної довжини з напрямними типу ластівчин хвіст.
Свердлильно-фрезерний верстат JMD-3T DRO є аналогом моделі верстата JMD-3. Єдина відмінність цієї моделі – збільшена довжина робочого столу.
Верстат розрахований на індивідуальне використання, може бути використаний для дрібносерійних робіт на виробництві.
Технічно верстат може бути підключений до електромережі напругою 230, використовується для виконання широкого спектра свердлильних і фрезерних робіт.
Завдяки наявності у двигуні функції реверсу верстат виконує технологічні операції з нарізування різьблення.
Висока якість обробки забезпечується цифровою індикацією вильоту шпинделя та плавним регулюванням частоти обертання шпинделя.
Модель JMD-3T DRO відрізняється міцною і стійкою конструкцією . Технічні можливості верстата дозволяють легко здійснювати свердління отворів діаметром до 20 мм.
Моторна група верстата JMD-3T DRO представлена безколекторним двигуном потужністю 1,0 кВт. Управління роботою двигуна здійснюється з пульта, розташованого на голові верстата.
Двигун має плавне регулювання частоти обертання. Діапазон частоти обертання становить 100-1750 об/хв. Перемикання двигуна в режим реверсу здійснюється кнопкою, розташованою на ручці пінолі.
Хрестовий робочий стіл має довжину 700 мм, рухається по напрямних типу ластівчин хвіст. Верстат оснащений опцією автоматичної подачі столу по осі X, має 3 Т-подібні пази шириною 12 мм для встановлення додаткового кріплення.
Показ переміщення по осях відображається на пристрої цифрової індикації, УЦИ, яка працює в парі з 3-ма магнітними лінійками, завдяки яким гарантована точність позиціонування становить +/-5 мкм.
Вага верстата в укомплектованому стані становить 200 кг. Робоча зона обладнана захисним екраном.
