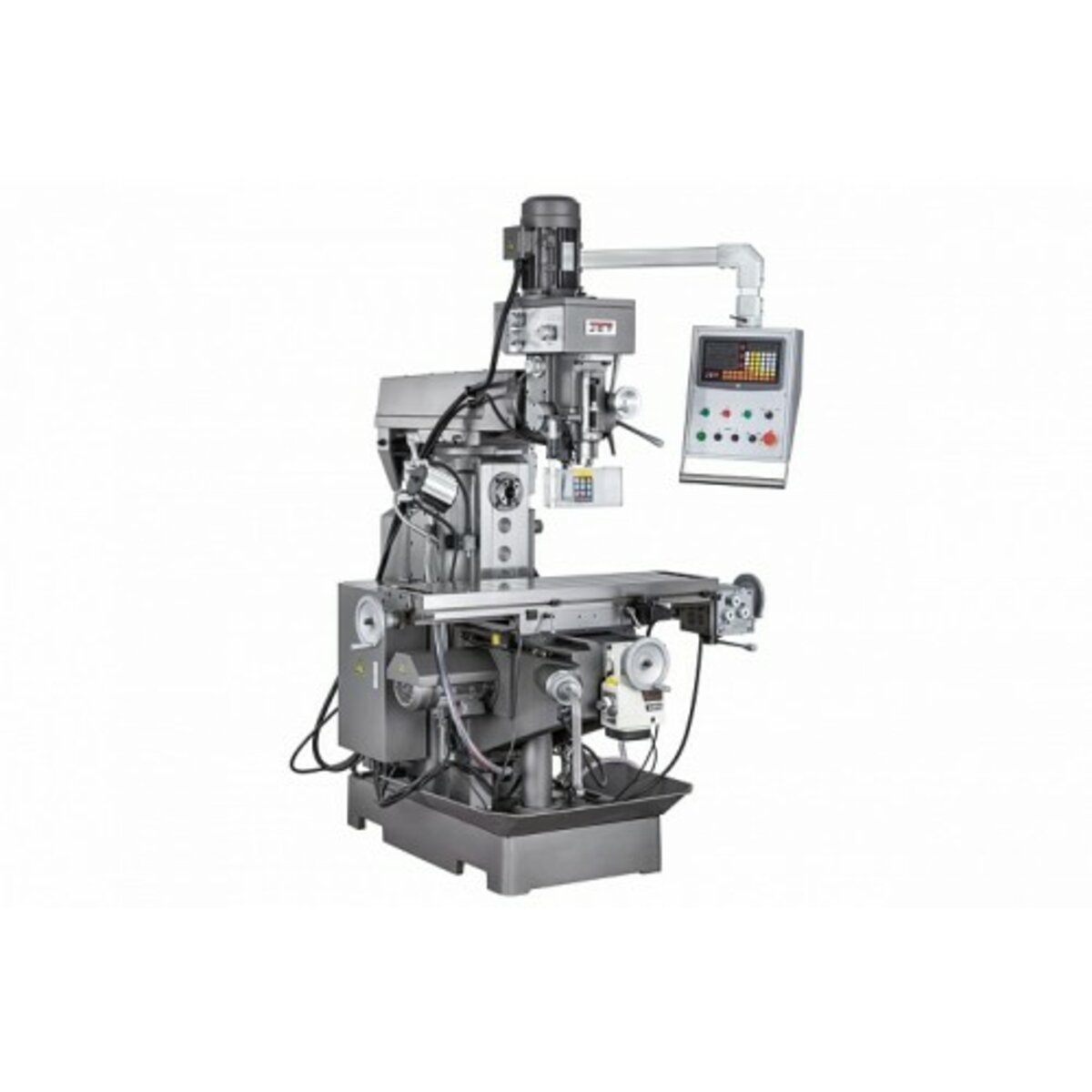

Фрезерно-свердлильний верстат по металу JET JMD-1144GHV SPF DRO

Фрезерно-свердлильний верстат по металу JET JMD-1144GHV SPF DRO Робочі параметри Поворот консолі фрезерної головки у горизонтальній площині, гр ±360⁰ Максимальний діаметр кінцевої фрези, мм 20 Частота обертання вертикального шпинделя, об/хв 90-2000 Конус вертикального шпинделя ISO 40 (DIN 2080) Відстань від вертикального шпинделя до колони, мм 230-650 Потужність двигуна горизонтального шпинделя, кВт 2,2 Напруга, 400 Довжина, мм 1600 Розміри стільця по осях X та Y, мм 1120x280 Відстань від вертикального шпинделя до столу, мм 35-415 Кількість подач осі X, шт. 8 Ширина, мм 1500 Ширина Т-подібного паза столу, мм (5) 14 Висота, мм 2200 Автоматична подача пінолі, мм/про 0,08-0,25 Частота обертання горизонтального шпинделя, об/хв 40-1300 Маса, кг 1350 Максимальне навантаження на стіл, кг 150 Кількість швидкостей горизонтального шпинделя, шт 12 Довжина в упаковці, см 160 Конус горизонтального шпинделя ISO 40 (DIN2080) Ширина в упаковці, см 145 Хід столу по осі X та Y, мм 600x270 Відстань від горизонтального шпинделя до столу, мм 15-320 Висота в упаковці, см 225 Хід пінолі шпинделя, мм 120 Маса в упаковці, кг 1450 Автоматична подача по осі Х, мм/хв. 16-380 Кількість швидкостей автоподачі пінолі шпинделя 3 Максимальний діаметр свердління сталь, мм 30 Потужність двигуна вертикального шпинделя, кВт 2,2 Максимальний діаметр торцевої фрези, мм 63 Кількість швидкостей вертикального шпинделя, шт 8 Діапазон нахилу фрезерної головки, град ±90⁰ Опис Широкоуніверсальний консольно-фрезерний верстат JET JMD-1144GHV SPF DRO завдяки своїм унікальним можливостям, багатій комплектації та конкурентоспроможній ціні цікавий широкому колу споживачів. Це більш просунута модель у порівнянні з моделями JMD-939 та JMD-1144GHV DRO. Додатково на робочому столі розташовується автоматична поперечна подача осі Y і реалізована автоматична подача шпинделя пінолі. Верстат може з однаковою ефективністю застосовуватися промисловими підприємствами різного рівня, профільними та багатопрофільними майстернями, конструкторськими установами, дослідницькими інститутами тощо. На верстаті JET JMD-1144GHV SPF DRO можна виконувати свердління отворів до діаметра 30 мм і фрезерувати кінцевими фрезами до діаметра 20 мм. На верстаті встановлені вертикальний та горизонтальний шпинделі потужністю 2,2 кВт. Швидкість обертання вертикального шпинделя в діапазоні 90 - 2000 об / хв і горизонтального - 40 - 1300 об / хв. Відстань між вертикальним шпинделем і столом від 35 до 415 мм, між вертикальним шпинделем і колоною від 230 до 650 мм; горизонтальний шпиндель-стіл – від 15 до 320мм. Вибір швидкостей вертикального шпинделя здійснюється за допомогою 8-ступінчастої коробки швидкостей і має встановлені швидкості: 90, 160, 260, 390, 460, 690, 1130, 2000 об/хв. Швидкість обертання горизонтального шпинделя змінюється за допомогою 12-ступінчастої коробки швидкостей з наступними значеннями: 40, 60, 80, 110, 150, 200, 270, 380, 510, 680, 950, 1300 об/хв. Для зручності роботи фрезерна головка має механізм нахилу ліворуч або праворуч у вертикальній площині на 90° і повороту консолі на 360° у горизонтальній площині. Верстат JET JMD-1144GHV SPF DRO оснащений автоматичною подачею пінолі шпинделя з 3-х швидкісною коробкою подач зі швидкостями 0,08; 0,15 і 0,25 мм/об, а також обмежувачем глибини свердління. Горизонтальний та вертикальний шпинделі мають функцію реверсу. Робочий стіл верстата має розмір 1120х280 мм, хід столу по осях Х та Y – 600х270мм. Для здійснення автоматичної поздовжньої подачі столу по осі X, верстат оснащений 8-ми швидкісною коробкою швидкостей зі значеннями 16, 26, 45, 67, 100, 150, 255, 380 мм/хв, а для переміщення в поперечному напрямку - встановлена автоподача з безступінчастою зміною 0/0. Для підвищення точності та швидкості обробки широкоуніверсальним верстатом JET JMD-1144GHV SPF DRO оснащений Пристроєм цифрової індикації (УЦІ), по 3 осях, ціна розподілу 0,005 мм, похибка ± 1 знак, а також системою подачі СОЖ, має лампу освітлення робочої зони та ряд інших корисних.
