Характеристики Фрезерно-свердлильний станок JETJMD-45L код товару JMD-45L
Бренд
JET
Описание Фрезерно-свердлильний станок JETJMD-45L код товару JMD-45L

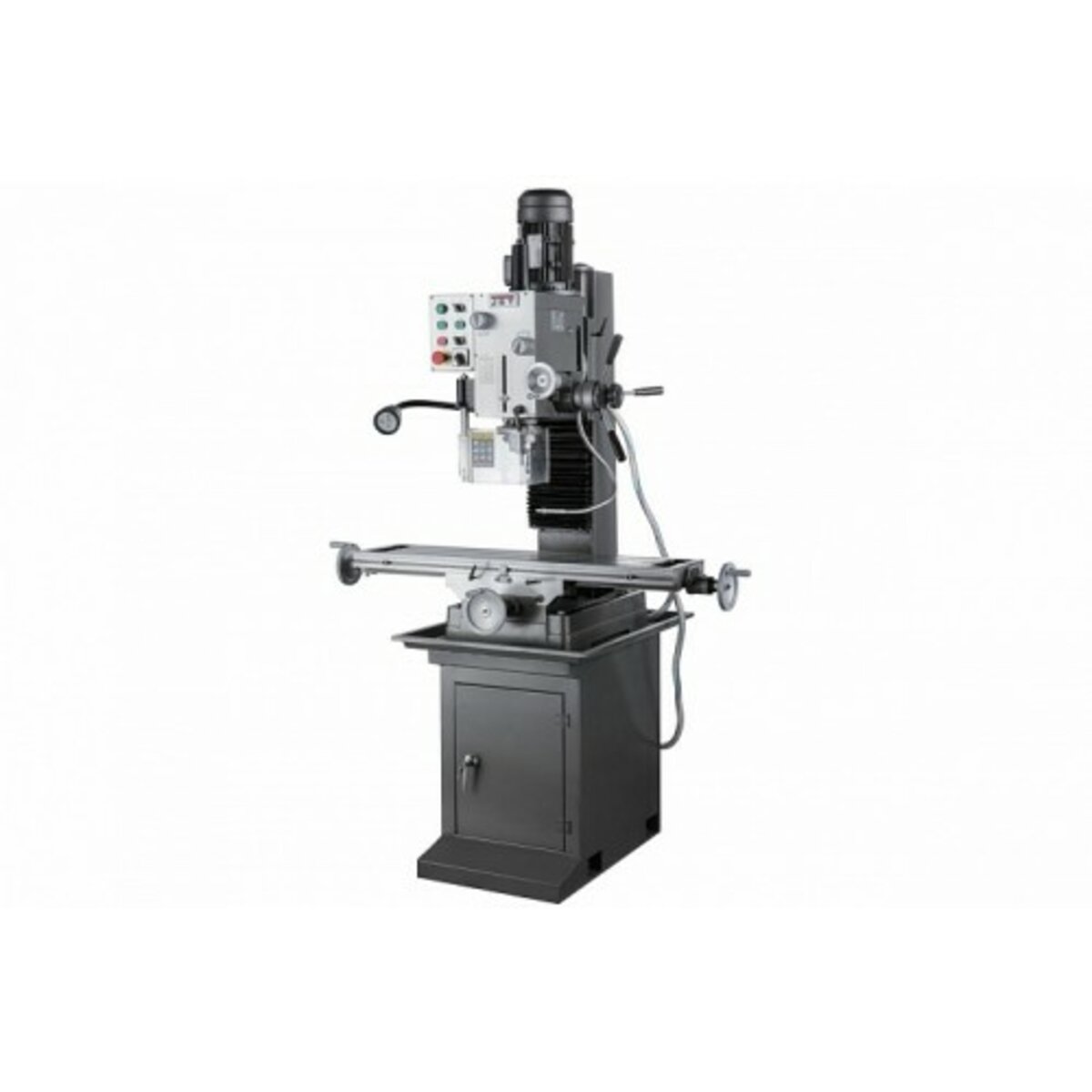

Фрезерно-свердлильний станок JETJMD-45L
Робочі параметри
Максимальний діаметр кінцевої фрези, мм 32
Напруга, 400
Довжина, мм 1090
Розміри стільця по осях X та Y, мм 800 x 240
Ширина, мм 785
Ширина Т-подібного паза столу, мм 23.14
Висота, мм 1120
Маса, кг 350
Діапазон нахилу голови, град. ±90˚
Довжина в упаковці, см 85
Конус шпинделя ISO30
Ширина в упаковці, см 76
Хід столу по осі X та Y, мм 560x190
Відстань від шпинделя до столу, мм 460
Висота в упаковці, см 115
Хід пінолі шпинделя, мм 120
Маса в упаковці, кг 380
Потужність двигуна, кВт 1,1/1,5
Частота обертання шпинделя, об/хв I – 75, 180, 280, 600, 1000, 1600 II – 150, 360, 560, 1200, 2000, 3200
Максимальний діаметр свердління чавун, мм 45
Максимальний діаметр свердління сталь, мм 32
Максимальний діаметр торцевої фрези, мм 80
Особливості:
Важка основа та потужна вертикальна стійка із сірого чавуну
Напрямні робочого столу типу Ластівчин хвіст
Потужний двигун асинхронний 1,5 кВт
Редукторне перемикання частоти обертання шпинделя з широким діапазоном вибору швидкостей
Шпиндельний конус ISO30
Обмежувач глибини свердління
Мікро подача осі Z
Нахил фрезерної голови ліворуч, праворуч ±90°
Центральна панель керування
Режим нарізування різьблення, з автоматичним включенням реверсу
Системи подач СОЖ у зону різання
Лампа місцевого освітлення
Фрезерно-свердлильний верстат JMD-45L є універсальним типом верстатного обладнання, що випускається компанією JET.
Модель розрахована на виконання повного спектру фрезерних та свердлильних робіт, нарізування різьблення, виконання інших технологічних операцій.
Устаткування розроблене для індивідуального використання, придатне для виробничого циклу. Потужний двигун та сама конструкція верстата розраховані на тривалі режими обробки.
Верстат має потужну литу станину із сірого чавуну. Масивна стійка доповнює міцність та стійкість усієї конструкції.
Для розширення завдань обробки заготовок, фрезерна головка верстата має можливість повороту вліво/право на 90 0 , полегшуючи технологічні маніпуляції в процесі обробки.
Верстат оснащений функцією контролю над глибиною свердління, підвищуючи якість обробки та продуктивність.
Фрезерно-свердлильний верстат цієї моделі має конструкцію, розраховану виконання великого обсягу роботи з обробці заготовок.
Верстат оснащений шпинделем з конусом ISO30 із затискною тягою М12. Хід пінолі шпинделя становить 120 мм.
Верстат забезпечує нормальну роботу з різальними інструментами, максимальний діаметр яких становить при свердлінні сталі до 32 мм і чавуну до діаметра 45мм, при фрезеруванні кінцевою фрезою до 32мм і фрезою торцевою до 80 мм.
Обладнання дозволяє здійснювати обертання шпинделя в обох напрямках, праворуч і ліворуч. Наявність мікрометричної подачі дозволяє встановити інструмент на необхідну глибину в ручному режимі. Максимальний виліт пінолі шпинделя становить 120 мм.
Модель обладнана потужним асинхронним електродвигуном - 1,1/1,5 кВт, що забезпечує частоту обертання шпинделя в 2-х діапазонах 75-1600 об/хв та 150-3200 об/хв.
Верстат обладнаний коробкою швидкостей для вибору необхідної частоти обертання, по 6 швидкостей у кожному з двох діапазонів. Функція увімкнення реверсу шпинделя дозволяє здійснювати нарізування різьблення.
Модель JMD-45L оснащена робочим столом розміром 800 x 240мм, який переміщається напрямним типу ластівчин хвіст і має можливість переміщення по осях X, Y на величину 560мм і 190 мм відповідно.
На столі є три Т-подібні пази шириною 14 мм для закріплення деталей прихватами або встановлення лещат та інших пристроїв. Загальна вага верстата складає 350кг/
