Характеристики Фрезерний універсальний верстат JET JMD-1463 TSX DRO код товару JMD-1463-TSX-DRO
Бренд
JET
Описание Фрезерний універсальний верстат JET JMD-1463 TSX DRO код товару JMD-1463-TSX-DRO

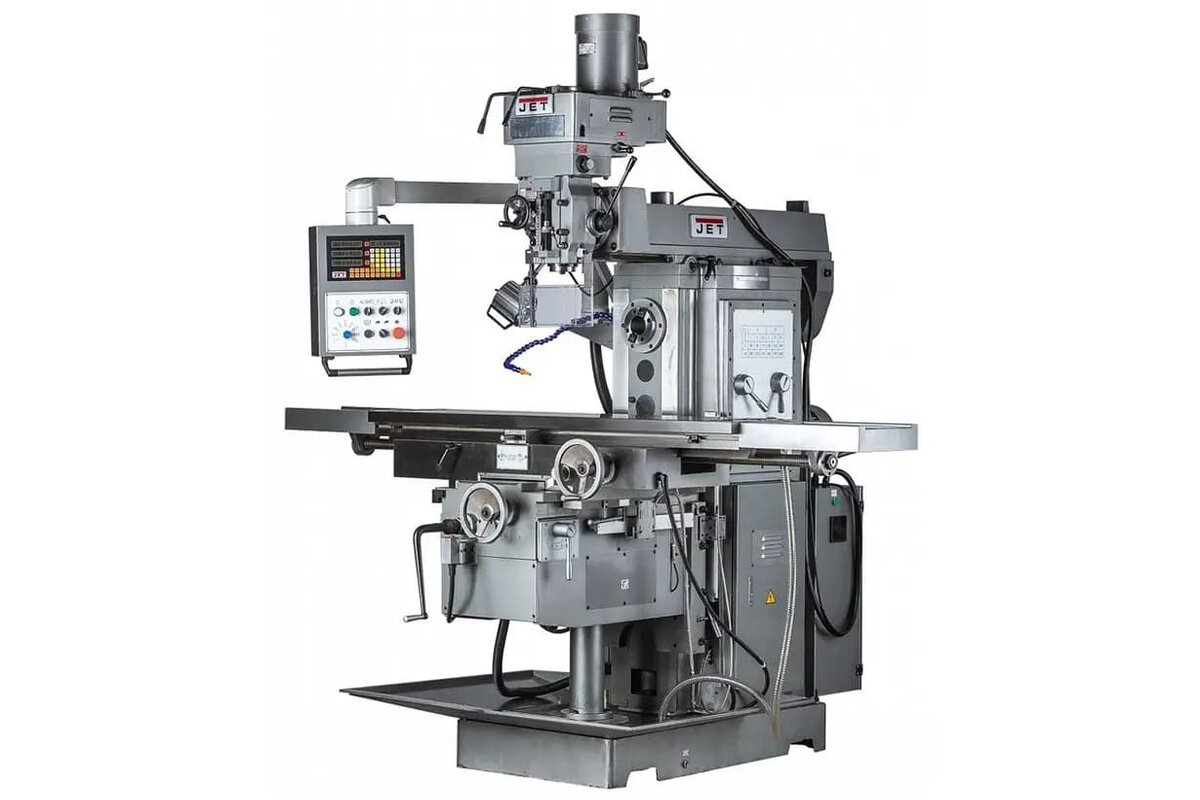

Фрезерний універсальний верстат JET JMD-1463 TSX DRO
Характеристики
Максимальний діаметр свердління сталь, мм 40
Максимальний діаметр кінцевої фрези, мм 25
Максимальний діаметр торцевої фрези, мм 125
Вертикальний шпиндель
Частота обертання вертикального шпинделя, об/хв 58-6000 (20 швидкостей)
Потужність двигуна вертикального шпинделя, кВт 5,5
Автоматична подача пінолі, мм/про 0,04/0,08/0,15
Конус шпинделя ISO 40 (DIN 2080)
Діапазон нахилу фрезерної головки, град ±90⁰
Хід пінолі шпинделя, мм 140
Відстань від вертикального шпинделя до столу, мм 200-650
Горизонтальний шпиндель
Частота обертання горизонтального шпинделя, об/хв 60-1800 (12 швидкостей)
Потужність двигуна горизонтального шпинделя, кВт 4
Конус шпинделя ISO 50 (DIN2080)
Відстань від горизонтального шпинделя до столу, мм 50-450
Фрезерний стіл
Розмір столу по осі X та Y, мм 1600 х 360
Хід столу по осі X та Y, мм 1300 х 290
Хід столу по осі Z, мм 400
Кількість подач, прим. 8
Хід хобота, мм 550
Ширина Т-подібного паза, мм (3) 18х80
Швидкість подачі СОЖ, л/хв. 25
Максимальне навантаження на стіл, кг 350
Напруга, 400
Довжина, мм 2520
Ширина, мм 2100
Висота, мм 2500
Маса, кг 2750
Комплектація
Шомпол М24 – 1шт.
Оправлення ISO50/MК4 – 1шт.
Шестигранні ключі 5 та 10мм
Оправлення горизонтального шпинделя Ф27мм зі шпонковим пазом – 1шт.
Оправлення горизонтального шпинделя Ф32мм зі шпонковим пазом – 1шт.
Рожковий ключ 14-17 - 1 шт.
Рожковий ключ 27-30 - 1 шт.
Рожковий ключ 36-41 - 1 шт.
Машинні лещата
Особливості:
Вертикальний та горизонтальний шпинделі
Потужний двигун вертикального шпинделя з широким діапазоном частоти обертання
Максимальна частота обертання 5000 об/хв для високоякісної обробки кольорових металів
Нахил фрезерної головки ліворуч/праворуч ±90⁰
Мікро подача осі Z з обмежувачем глибини свердління
Автоматична подача по осях X, Y, Z приводним серводвигуном з високим моментом, що крутить.
Центральний пульт оператора із включенням реверсу
УЦІ (пристрій цифрової індикації) по 3 осях, ціна поділу 0,005 мм, похибка ± 1 знак
Вбудована система підведення СОЖ
Опис:
JMD-1463 TSX DRO - широкоуніверсальний фрезерний верстат для промислових підприємств самого різного рівня, профільних і багатопрофільних майстерень і т.д.
На верстаті JMD-1463 TSX DRO можна виконувати свердління отворів до діаметра 40 мм і фрезерувати кінцевими фрезами до діаметра 25 мм.
На верстаті встановлені вертикальний та горизонтальний шпинделі зі швидкостями обертання 58-5000/60-1800 об/хв відповідно. Відстань між вертикальним шпинделем та столом від 200 до 650 мм, горизонтальний шпиндель-стіл – від 50 до 450мм.
Вибір швидкостей вертикального шпинделя здійснюється за допомогою варіаторної коробки швидкостей і має 2 діапазони, по 10 швидкостей у кожному. 1-й діапазон - знижений, має швидкості: 58, 91, 141, 216, 341, 500, 791, 1283, 1866, 3000. 2-й діапазон - підвищений, зі швидкостями: 116, 183, 283, 33 2566, 3733, 6000.
Швидкість обертання горизонтального шпинделя змінюється в діапазоні від 60 до 1800 об/хв і має 12 встановлених швидкостей.
Для зручності роботи фрезерна головка має механізм нахилу ліворуч або праворуч у вертикальній площині на 90°.
Горизонтальний та вертикальний шпинделі мають функцію реверсу.
Для підвищення точності та швидкості обробки деталей верстат JMD-1463 TSX DRO оснащений пристроєм цифрової індикації (УЦІ) з дискретністю в 5 мікрон та пристроєм автоматичної подачі по осях X, Y і Z, з приводом від серводвигуна змінного струму з максимальним моментом, що крутить, 10 Нм. Піноль шпинделя також має функцію автоматичної подачі з трьома встановленими швидкостями 0,04/0,08/0,15 мм/об.
Верстат оснащений системою подачі СОЖ з помпою потужністю 90Вт та швидкістю потоку 25 л/хв, має захисний екран з кінцевим вимикачем, лампу освітлення робочої зони та низку інших корисних опцій
