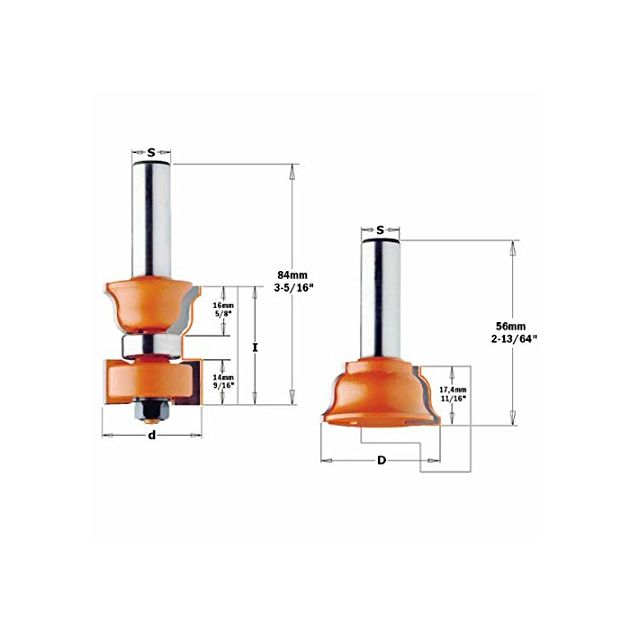

Фреза для оконного переплета 35 x 16 x 84 мм, хвостовик 12 мм CMT (855.801.11)

Компания CMT разработала этот набор для того, чтобы Вы могли создавать элегантные и функциональные оконные переплеты. Данный набор имеет дополнительную опцию - с его помощью легко фрезеровать соединения дверной или оконной обвязки толщиной 35 мм. Как и другие фрезы CMT, фрезы этого набора имеют ограничитель подачи, тефлоновое покрытие P.T.F.E. оранжевого цвета и твердосплавные режущие напайки для длительного срока службы.

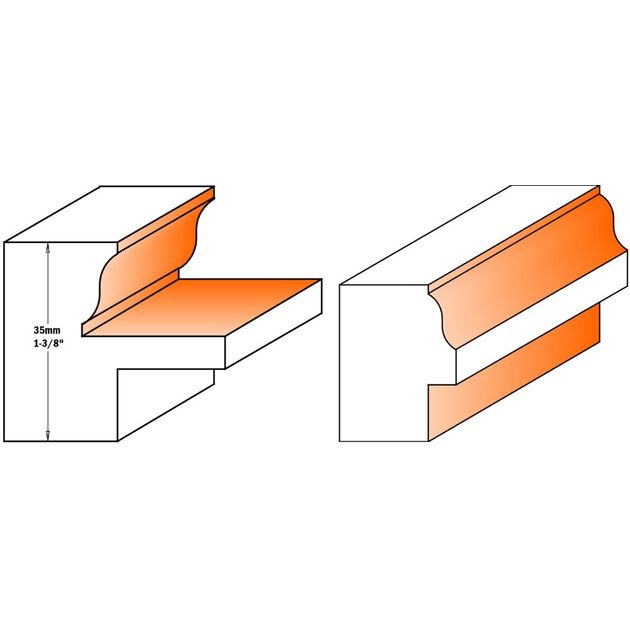

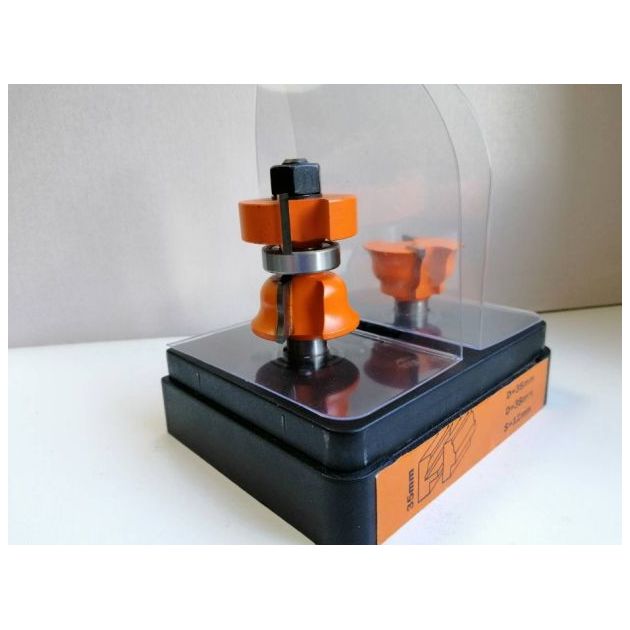

Каждый набор состоит из двух фрез диаметром 38 мм для изготовления обвязки толщиной 35 мм.

В этом примере изготовления оконного переплета используются:

- Комплект фрез для оконного переплёта ( арт. 855.801.11)

- Опиленные в размер стойки толщиной 35 мм

- Опиленные в размер поперечины толщиной 35 мм

- Черновые бруски

Комплект фрез CMT для оконного переплёта разработан для заготовок толщиной 35 мм, но можно использовать более тонкие заготовки толщиной до 28 мм. Заготовки высотой более 35 мм превышают высоту реза фрез. Не забудьте внести поправки при использовании более тонких заготовок. Не забывайте вносить поправки при расчете размеров и величины вылета фрезы, в зависимости от толщины используемых заготовок. Мы рекомендуем сделать пробное соединение на черновых брусках до изготовления стоек и поперечин.

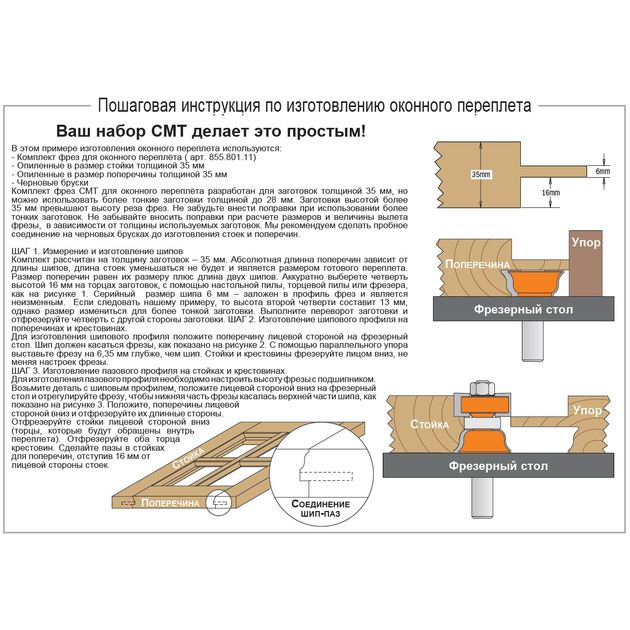

• ШАГ 1. Измерение и изготовление шипов Комплект рассчитан на толщину заготовок – 35 мм. Абсолютная длинна поперечин зависит от длины шипов, длина стоек уменьшаться не будет и является размером готового переплета. Размер поперечин равен их размеру плюс длина двух шипов. Аккуратно выберете четверть высотой 16 мм на торцах заготовок, с помощью настольной пилы, торцевой пилы или фрезера, как на рисунке 1. Серийный размер шипа 6 мм – заложен в профиль фрез и является неизменным. Если следовать нашему примеру, то высота второй четверти составит 13 мм, однако размер измениться для более тонкой заготовки. Выполните переворот заготовки и отфрезеруйте четверть с другой стороны заготовки.
• ШАГ 2. Изготовление шипового профиля на поперечинах и крестовинах. Для изготовления шипового профиля положите поперечину лицевой стороной на фрезерный стол. Шип должен касаться фрезы, как показано на рисунке 2. С помощью параллельного упора выставьте фрезу на 6,35 мм глубже, чем шип. Стойки и крестовины фрезеруйте лицом вниз, не меняя настроек фрезы.
• ШАГ 3. Изготовление пазового профиля на стойках и крестовинах. Для изготовления пазового профиля необходимо настроить высоту фрезы с подшипником. Возьмите деталь с шиповым профилем, положите лицевой стороной вниз на фрезерный стол и отрегулируйте фрезу, чтобы нижняя часть фрезы касалась верхней части шипа, как показано на рисунке 3. Положите, поперечины лицевой стороной вниз и отфрезеруйте их длинные стороны. Отфрезеруйте стойки лицевой стороной вниз (торцы, которые будут обращены внутрь переплета). Отфрезеруйте оба торца крестовин. Сделайте пазы в стойках для поперечин, отступив 16 мм от лицевой стороны стоек.
